產品展示

當前位置：首頁 > 產品展示 > 產品中心 >排污泵 >JYWQ系列自動攪勻潛水排污泵

點擊放大

產品名稱：JYWQ系列自動攪勻潛水排污泵

產品型號：

產品特點：永嘉縣揚子江泵業有限公司為你提供JYWQ系列自動攪勻潛水排污泵,JYWQ系列自動攪勻潛水排污泵規格,JYWQ系列自動攪勻潛水排污泵介紹,JYWQ系列自動攪勻潛水排污泵價格等資料

JYWQ系列自動攪勻潛水排污泵的詳細資料：

JYWQ、JBWQ、JPWO系列自動攪勻排污泵是在普通排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、節約了運行成本，是具有明顯的先進性和用性的環保產品。注：JYWQ、JBWQ為普通型自動攪勻排污泵；JPWQ為帶不銹鋼外套內循環冷卻系統自動攪勻排污泵。

JYWQ自動攪勻排污泵主要特點
1．當自動攪勻排污泵運轉時，自動攪拌池底沉積物，徹底防止污物淤積，無須人工清理；
2．獨特的葉輪設計，具有將纖維物、雜物切碎和撕裂的功能；
3．采用外循環冷卻系統，使排污泵低水位運轉，減少電機起動頻率，延長電機壽命； 4．國家標準圖集推薦產品；

JYWQ自動攪勻排污泵型號意義：
例：80JYWQ50-10-1600-3 80-排出口徑JYWQ-自動攪勻排污泵 50-流量（m3/h） 10-揚程 1600-攪勻范圍 3-電機功率（KW）

JYWQ自動攪勻排污泵主要用途
1．工廠、商業嚴重污染廢水的排放。2．城市污水處理廠、醫院、賓館的排水系統。
3．住宅區的污水排水站。4．人防系統排水站、自來水廠的給水裝置。5．市政工程、建筑工地。6．勘探、礦山、發電廠配套附機。7．農村沼氣池、農田灌溉、河塘清淤。

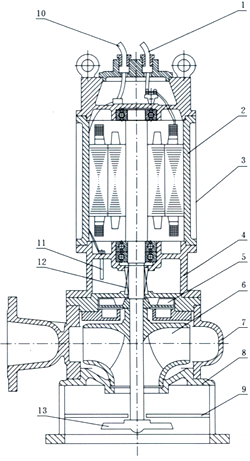

JYWQ自動攪勻排污泵結構簡圖

結構特點說明
1	采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2	自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3	隔板將底座一分為二，攪拌與進水互不影響。
4	機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5	副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6	泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。
7	電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
8	油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
9	JPWQ帶內循環冷卻系統，能保證水泵在水池低水位正常工作。

1	主電纜	2	機殼	3	內循環套	4	油箱	5	副葉輪	6	葉輪	7	泵體
8	底座	9	隔板	10	油水控頭	11	機械密封	13	攪拌件	-	-	-

JYWQ自動攪勻排污泵性能參數表

序號	型號	排出口徑 (mm)	額定流量 (m3/h)	額定揚程 (mm)	攪拌直徑 (mm)	轉速 (r/min)	效率 (%)	自動耦合器
1	JYWQ50-12-15-1200-1.5	50	12	15	1200	2900	48	CAK-50
2	JYWQ50-20-7-1200-1.1	50	20	7	1200	2900	62	CAK-50
3	JYWQ50-10-10-1200-1.1	50	10	10	1200	2900	56	CAK-50
4	JYWQ50-15-15-1200-2.2	50	15	15	1200	2900	51	CAK-50
5	JYWQ50-25-10-1200-2.2	50	25	10	1200	2900	65	CAK-50
6	JYWQ50-15-20-1200-2.2	50	15	20	1200	2900	56	CAK-50
7	JYWQ50-20-15-1200-2.2	50	20	15	1200	2900	56	CAK-50
8	JYWQ50-42-9-1200-3	50	42	9	1200	2900	56	CAK-50
9	JYWQ50-17-25-1200-3	50	17	25	1200	2900	56	CAK-50
10	JYWQ50-25-22-1200-4	50	25	22	1200	2900	62	CAK-50
11	JYWQ50-40-15-1400-4	50	40	15	1400	2900	70	CAK-50
12	JYWQ50-25-32-1600-5.5	50	25	32	1600	2900	52	CAK-50
13	JYWQ50-40-30-1600-7.5	50	40	30	1600	2900	68	CAK-50
14	JYWQ65-25-15-1400-3	65	25	150	1400	2900	65	CAK-65
15	JYWQ65-37-13-1400-3	65	37	13	1400	2900	62	CAK-65
16	JYWQ65-25-28-1400-4	65	25	28	1400	2900	60	CAK-65
17	JYWQ80-40-7-1600-2.2	80	40	7	1600	2900	54	CAK-80
18	JYWQ80-29-8-1600-2.2	80	29	8	1600	2900	54	CAK-80
19	JYWQ80-43-13-1600-4	80	43	13	1600	2900	63	CAK-80
20	JYWQ80-50-10-1600-3	80	50	10	1600	1450	76	CAK-80
21	JYWQ80-40-15-1600-4	80	40	15	1600	2900	70	CAK-80
22	JYWQ80-60-13-1600-4	80	60	13	1600	2900	70	CAK-80
23	JYWQ80-35-25-1600-5.5	80	35	25	1600	2900	64	CAK-80
24	JYWQ80-50-25-1600-7.5	80	50	25	1600	2900	70	CAK-80
25	JYWQ80-50-30-1600-7.5	80	50	30	1600	2900	70	CAK-80
26	JYWQ100-80-9-2000-4	100	80	9	2000	1450	62	CAK-100
27	JYWQ100-110-10-2000-5.5	100	110	10	2000	1450	71	CAK-100
28	JYWQ100-70-15-2000-5.5	100	70	15	2000	1450	71	CAK-100
29	JYWQ100-100-15-2000-7.5	100	100	15	2000	1450	73	CAK-100
30	JYWQ100-80-20-2000-7.5	100	70	20	2000	2900	71	CAK-100
31	JYWQ100-50-35-2000-11	100	100	35	2000	2900	68	CAK-100
32	JYWQ100-70-22-2000-7.5	100	80	22	2000	2900	70	CAK-100
33	JYWQ100-100-22-2000-15	100	150	22	2000	1450	61	CAK-100
34	JYWQ100-80-30-2000-15	100	210	30	2000	1450	67	CAK-100
35	JYWQ150-150-10-2000-7.5	150	250	10	2000	1450	75	CAK-150
36	JYWQ150-210-7-2500-7.5	150	150	7	2500	1450	78	CAK-150
37	JYWQ150-250-6-2500-7.5	150	200	6	2500	1450	79	CAK-150
38	JYWQ150-150-15-2500-11	150	65	15	2500	1450	79	CAK-150
39	JYWQ150-200-10-2500-15	150	180	10	2500	1450	73	CAK-150
40	JYWQ150-65-40-3200-18.5	150	150	40	3200	1450	58	CAK-150
41	JYWQ150-180-22-2600-18.5	150	110	22	2600	1450	75	CAK-150
42	JYWQ150-150-26-2600-18.5	150	300	26	2600	1450	72	CAK-150
43	JYWQ150-110-30-2600-18.5	150	130	30	2600	1450	72	CAK-150
44	JYWQ150-300-15-2600-22	150	100	15	2600	1450	76	CAK-150
45	JYWQ150-130-30-2600-22	150	300	30	2600	1450	70	CAK-150
46	JYWQ150-100-40-3000-30	150	250	40	3000	1450	64	CAK-150
47	JYWQ200-300-7-3000-11	200	300	7	3000	1450	75	CAK-200
48	JYWQ200-250-11-3000-15	200	250	11	3000	1450	72	CAK-200
49	JYWQ200-300-10-3000-15	200	300	10	3000	1450	75	CAK-200
50	JYWQ200-250-15-3000-18.5	200	250	15	3000	1450	72	CAK-200
51	JYWQ200-400-10-3000-22	200	400	10	3000	1450	75	CAK-200
52	JYWQ200-200-20-3000-22	200	200	20	3000	1450	73	CAK-200
53	JYWQ200-250-22-3000-30	200	250	22	3000	1450	73	CAK-200
54	JYWQ250-600-7-3000-22	250	600	7	3000	1450	78	CAK-250
55	JYWQ250-600-9-3000-30	250	600	9	3000	1450	78	CAK-250

JYWQ自動攪勻排污泵使用注意事項
(1)運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，低不得少于50兆歐。
(2)檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
(3)電壓超過額定電壓的±10%時，不得啟動電泵。
(4)以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
(5)電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈，
置于干燥處，并注意防凍。
(6)禁止將電纜作為安裝起吊繩使用。
(7)檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
(8)室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
(9)移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
(10)嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
(11)泵運轉時，應有專人管理，如發現有不正常現象應立即停機檢查，排除故障。（指末配全自動保護柜的情
況）。
(12)電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉
淀，應及時更換10～20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
(13)用戶應根據實際使用的工況選擇合適的流量揚程，以達到佳使用效果，泵銘牌或說明書上所示參數為該
佳使用工況點，用戶可選在（0.7～1.2）倍佳流量內使用，禁止超流量使用，否則流量過大，揚程過低容
易使電機過載。

JYWQ自動攪勻排污泵故障的原因及解決方案

故障現象	原因分析	排除方法
JYWQ自動攪勻排污泵不能啟動與運轉	電壓太低	調節電壓或電壓正常時工作
	葉輪被雜物卡住	清除雜物
	螺帽或平鍵損壞致使葉輪打滑	更換損壞零件
JYWQ自動攪勻排污泵超負荷	轉子部件卡滯或過流部件被異物卡住	重新裝配、清除異物
JYWQ自動攪勻排污泵超負荷	軸承損壞、軸變形	更換軸承、校正軸
JYWQ自動攪勻排污泵流量不足	吸入口或輸出管被阻	清除雜物，保證暢通
	電機轉速低于額定轉速	提高轉速
	葉輪打壞	更換葉輪
	揚程過高	降低揚程
	旋向相反	改換轉向
	介質太稠或供應量不暢通	沖稀介質，增大供應量
JYWQ自動攪勻排污泵噪聲與振動	葉輪與泵體有磨擦	檢查泵的裝配并進行調整
	軸承損壞或少油	更換軸承或加油
	螺帽松動	更換螺帽
	泵體中有雜物	清除雜物
	吸入口有空氣滲入	控制低水位

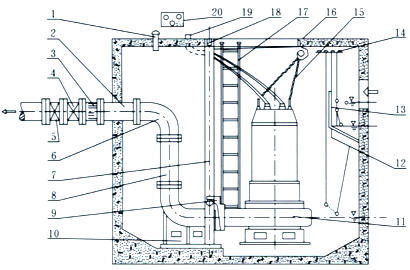

JYWQ自動攪勻排污泵自動藕合式安裝示意圖

,,

1	通風節
2	預埋管
3	膨脹節
4	逆止閥
5	閘閥
6	彎管
7	導軌
8	出水管
9	支架
10	耦合底
11	自動攪勻排污泵
12	浮球開關（水位開關）
13	隔板
14	浮球固定
15	小鏈
16	掛鉤
17	人梯
18	支撐架
19	電纜出線
20	電機保護

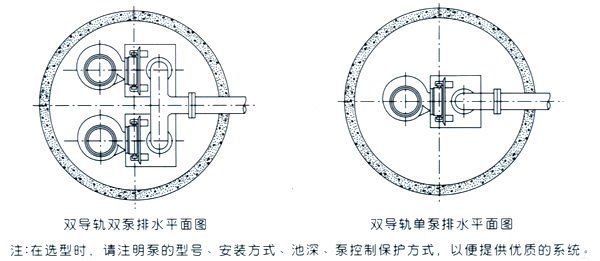

JYWQ自動攪勻排污泵自動藕合式安裝平面圖

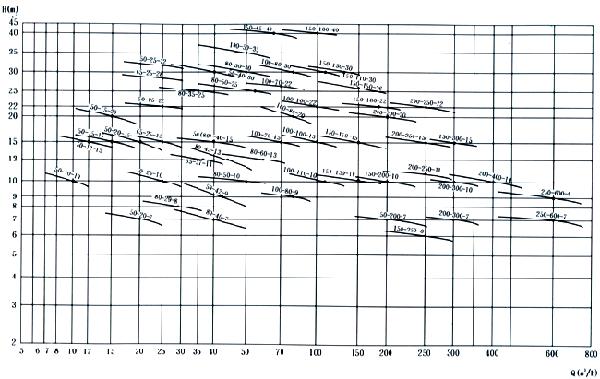

JYWQ自動攪勻排污泵性能曲線圖

JYWQ自動攪勻排污泵使用條件
1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3,PH值在4～10范圍內。
2、1Cr18Ni9ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請要訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠之產品

訂貨須知:
一、①自動攪勻排污泵產品名稱與型號②自動攪勻排污泵口徑③自動攪勻排污泵揚程④自動攪勻排污泵流量⑤自動攪勻排污泵電機功率（KW）⑥自動攪勻排污泵轉速（r/min）⑦自動攪勻排污泵電壓〔V〕⑧自動攪勻排污泵吸程⑨自動攪勻排污泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的自動攪勻排污泵產品型號，請按自動攪勻排污泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
