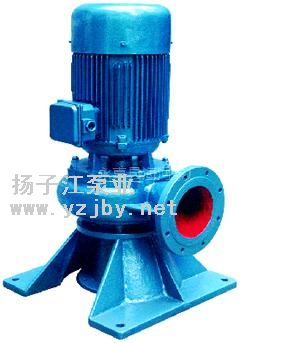

產品名稱：WL型無堵塞直立式排污泵
產品型號：
產品特點：一、產品概述 WL型立式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6535-92《離心污水泵技術條件》標準。 二、產品特點
WL型無堵塞直立式排污泵的詳細資料：
一、概述
WL型系列立式排污泵是本公司在引進國外先進技術的基礎上研制而成的，該產品具有三個突出特點：
- 高效節能；
- 功率曲線平坦，可以在全揚程范圍內運行而無過載之憂；
- 采用單（雙）大流道葉輪，無堵塞、防纏繞性能良好，能順利地輸送含大固體顆粒、食品塑料袋等長纖維或其它懸浮的液體。能抽送大固體顆粒直徑80～250mm，纖維長度300～1500mm。
該產品適用于輸送城市生活污水、工礦企業污水、泥漿、糞便、灰渣及紙漿等漿料，還適用于作循環水泵、給排水用泵及其它用途。
WL（I）立式排污泵結構
- 標準立式電機：直接與水泵相聯傳遞動力
- 彈性聯軸器
- 上部軸承油杯：每星期向軸承內加一次潤滑脂
- 軸承
- 水泵主軸
- 下部軸承油杯：每星期向軸承內加一次潤滑脂
- 軸承
- 出口檢查孔：用于停泵后打開檢查出水管用
- 機械密封
- 葉輪：獨特設計，具有很大的通道，能夠通過 大的物料及纖維垃圾，減少堵塞纏繞故障
- 密封環：泵葉輪與蝸殼下端之間裝有可更換的 密封環，以保持泵以佳效率運行
- 進水管檢查孔：進水管上的檢查用。如拆裝后， 應密封好不允許漏氣
- 安裝底座
WL（II）立式排污泵結構：
- 標準立式電機：安裝于電機座上通過加長軸傳遞動力 2.電機底座：固定在泵房水泵基礎的上層結構
- 聯軸器：主要用于電機與加長軸的上端聯接
- 加長軸：一般長度情況下不加中間軸承，超過規定長度， 加中間軸承，此中間軸承通過滾動軸承座固定于加強的剛結構 上，能保證加長軸轉動時不產生擾度和振動
- 聯軸器：用于加長軸與水泵主軸聯接
- 油杯：給軸承加潤滑脂
- 軸承
- 油室加油杯：經常注入潤滑油
- 出口檢查孔：用于停泵后打開檢查出水管用
- 油封
- 機械密封
- 葉輪：獨特設計，具有很大的通道，能夠通過 大的物料及纖維垃圾，減少堵塞纏繞故障
- 密封環：泵葉輪與蝸殼下端之間裝有可更換的 密封環，以保持泵以佳效率運行
- 檢查孔：進水管上的檢查用。如拆裝后，應密封好不允許漏氣
- 安裝底座
二、結構特點
WL型系列立式無堵塞排污泵為單吸窩殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，泵體和進水管上都設有手孔，以供排除雜物。液體沿軸向吸入，水平方向排出。電機與泵的聯接有兩種方式，一是電機裝在與泵體連為一體的支架上，二是電機單獨設基礎通過加長軸與泵軸聯接。
從電機上方看，泵順時針方向旋轉。
出口法蘭上備有安裝壓力表的管螺孔，用戶可在此安裝壓力表，以測定泵運行時的出水壓力。
上軸承蓋和軸承架上裝有旋蓋式油杯，以便補充軸承體內的潤滑脂。
三、型號說明
WL立式污水泵性能參數表
|
型號 |
流量 |
揚程 |
轉速 |
功率 （KW） |
效 率 |
汽蝕余量 |
重量 |
排出口徑 / 吸入口徑 |
||
|
m 3 /h |
l/s |
軸功率 |
配用功率 |
|||||||
|
100WL80-8-4 |
80 |
22.2 |
8 |
1440 |
2.5 |
4 |
71 |
1.6 |
250 |
100/150 |
|
100WL126-5.3-4 |
126 |
35 |
5.3 |
960 |
2.5 |
4 |
73 |
1.4 |
250 |
100/150 |
|
100WL120-8-5.5 |
120 |
33.3 |
8 |
1440 |
3.6 |
5.5 |
73 |
2.2 |
340 |
100/150 |
|
100WL100-10-5.5 |
100 |
27.8 |
10 |
1440 |
3.8 |
5.5 |
71 |
1.8 |
340 |
100/150 |
|
100WL30-25-5.5 |
30 |
8.3 |
25 |
1450 |
3.5 |
5.5 |
60 |
2.5 |
340 |
100/150 |
|
150WL215-4.7-5.5 |
215 |
59.7 |
4.7 |
960 |
3.7 |
5.5 |
75 |
2.0 |
400 |
150/200 |
|
150WL198-6.1-5.5 |
198 |
55 |
6.1 |
960 |
4.4 |
5.5 |
74 |
1.8 |
400 |
150/200 |
|
150WL280-5.2-7.5 |
280 |
77.8 |
5.2 |
970 |
5.2 |
7.5 |
76 |
2.4 |
490 |
150/200 |
|
150WL210-7-7.5 |
210 |
58.3 |
7 |
970 |
5.3 |
7.5 |
75 |
1.9 |
490 |
150/200 |
|
150WL145-10-7.5 |
145 |
40.3 |
10 |
1440 |
5.4 |
7.5 |
73 |
2.4 |
490 |
150/200 |
|
150WL380-5.4-11 |
380 |
105.6 |
5.4 |
970 |
7.3 |
11 |
77 |
3.0 |
960 |
150/200 |
|
150WL360-6.4-11 |
360 |
100 |
6.4 |
970 |
8.2 |
11 |
76 |
2.8 |
960 |
150/200 |
|
150WL140-14.5-11 |
140 |
38.9 |
145 |
1460 |
7.7 |
11 |
72 |
2.2 |
960 |
150/200 |
|
150WL70-22-11 |
70 |
19.4 |
22 |
1460 |
7.3 |
11 |
71 |
1.3 |
960 |
150/200 |
|
150WL170-16.5-15 |
170 |
47.2 |
16.5 |
1460 |
10.6 |
15 |
72 |
2.5 |
1000 |
150/200 |
|
150WL210-11.2-15 |
210 |
58.3 |
11.2 |
970 |
11.5 |
15 |
73 |
1.7 |
1000 |
150/200 |
|
150WL300-11-15 |
300 |
83.3 |
11 |
1460 |
11.9 |
15 |
76 |
4.1 |
1000 |
150/200 |
|
200WL360-7.4-15 |
360 |
100 |
7.4 |
730 |
9.5 |
15 |
75 |
1.8 |
1012 |
150/200 |
|
200WL520-6.7-15 |
520 |
144.4 |
6.7 |
970 |
12.2 |
15 |
78 |
3.7 |
1012 |
150/200 |
|
150WL190-18-18.5 |
190 |
52.8 |
18 |
1470 |
12.9 |
18.5 |
72 |
2.7 |
874 |
200/250 |
|
150WL292-13.3-18.5 |
292 |
81.1 |
13.3 |
1470 |
14.1 |
18.5 |
75 |
3.9 |
874 |
150/200 |
|
200WL450-8.4-18.5 |
450 |
125 |
8.4 |
730 |
13.6 |
18.5 |
76 |
2.1 |
894 |
200/250 |
|
100WL80-35-22 |
80 |
22.2 |
35 |
1470 |
18 |
22 |
75 |
1.3 |
960 |
100/150 |
|
150WL250-18-22 |
250 |
69.4 |
18 |
970 |
18 |
22 |
76 |
1.8 |
980 |
150/200 |
|
150WL300-16-22 |
300 |
83.3 |
16 |
1470 |
17.5 |
22 |
75 |
3.9 |
980 |
150/200 |
|
150WL414-11.4-22 |
414 |
115 |
11.4 |
1470 |
16.8 |
22 |
77 |
5.3 |
980 |
150/200 |
|
250WL600-8.4-22 |
600 |
166.7 |
8.4 |
730 |
17.9 |
22 |
77 |
2.6 |
1100 |
250/300 |
|
250WL680-6.8-22 |
680 |
188.9 |
6.8 |
730 |
16.2 |
22 |
78 |
2.9 |
1100 |
250/300 |
|
150WL262-19.9-30 |
262 |
72.8 |
19.9 |
980 |
20 |
30 |
71 |
1.8 |
940 |
150/200 |
|
250WL675-10.1-30 |
675 |
187.5 |
10.1 |
730 |
24.2 |
30 |
77 |
2.7 |
1110 |
250/300 |
|
250WL725-9.4-30 |
725 |
201.4 |
9.4 |
740 |
24.8 |
30 |
75 |
3.0 |
1180 |
250/300 |
|
300WL1000-7.1-30 |
1000 |
277.8 |
7.1 |
730 |
24.6 |
30 |
79 |
3.9 |
1180 |
300/350 |
|
150WL350-20-37 |
350 |
97.2 |
20 |
980 |
26.3 |
37 |
73 |
2.3 |
980 |
150/200 |
|
200WL400-17.5-37 |
400 |
111.1 |
17.5 |
980 |
25.8 |
37 |
74 |
2.6 |
1150 |
200/250 |
|
200WL480-13-37 |
480 |
133.3 |
13 |
980 |
25 |
37 |
76 |
3.1 |
1150 |
200/250 |
|
300WL1000-8.5-37 |
1000 |
277.8 |
8.5 |
740 |
29.5 |
37 |
78 |
3.9 |
1200 |
300/350 |
|
150WL320-26-45 |
320 |
88.8 |
26 |
1480 |
31.5 |
45 |
73 |
3.7 |
1280 |
150/200 |
|
200WL500-20.5.45 |
500 |
138.9 |
20.5 |
980 |
36.8 |
45 |
76 |
2.9 |
1320 |
200/250 |
|
200WL600-15-45 |
600 |
166.7 |
15 |
980 |
34 |
45 |
75 |
3.6 |
1320 |
200/250 |
|
250WL750-12-45 |
750 |
208.3 |
12 |
740 |
32 |
45 |
77 |
2.9 |
1350 |
250/300 |
|
100WL100-70-55 |
100 |
27.7 |
70 |
1480 |
42.2 |
55 |
76 |
1.3 |
1950 |
100/150 |
|
250WL800-15-55 |
800 |
222.2 |
15 |
980 |
42.2 |
55 |
77 |
4.5 |
2123 |
250/300 |
|
300WL900-12-55 |
900 |
250 |
12 |
740 |
38.1 |
55 |
77 |
3.3 |
2400 |
300/350 |
|
350WL1500-8-55 |
1500 |
416.7 |
8 |
980 |
46.7 |
55 |
79 |
8.3 |
2180 |
350/400 |
|
400WL1750-7.6-55 |
1750 |
486.1 |
7.6 |
980 |
45.5 |
55 |
80 |
9.4 |
2310 |
400/450 |
|
200WL350-40-75 |
350 |
97.2 |
40 |
980 |
54.5 |
75 |
70 |
2.6 |
2210 |
200/250 |
|
200WL400-30-75 |
400 |
111.1 |
30 |
990 |
46 |
75 |
71 |
2.4 |
2210 |
200/250 |
|
200WL46-35-75 |
460 |
127.8 |
35 |
990 |
59.6 |
75 |
74 |
2.5 |
2210 |
200/250 |
|
250WL600-25-75 |
600 |
166.7 |
25 |
900 |
60.05 |
75 |
74 |
3.3 |
2240 |
250/300 |
|
250WL900-18-15 |
900 |
250 |
18 |
990 |
57.8 |
75 |
77 |
4.8 |
2240 |
250/300 |
|
300WL938-15.8-75 |
938 |
260.6 |
15.8 |
740 |
52.8 |
75 |
75 |
3.3 |
2390 |
300/350 |
|
350WL1400-12-75 |
1400 |
388.9 |
12 |
990 |
57.1 |
75 |
78 |
7.3 |
2340 |
350/400 |
|
400WL2000-7-75 |
2000 |
555.6 |
7 |
740 |
50.2 |
75 |
76 |
5.4 |
2480 |
400/450 |
|
300WL1328-15-90 |
1328 |
368.9 |
15 |
990 |
69 |
90 |
79 |
6.7 |
2480 |
300/350 |
|
350WL150-13-90 |
1500 |
416.7 |
13 |
990 |
69.8 |
90 |
78 |
7.6 |
2480 |
350/400 |
|
250WL792-27-110 |
792 |
220 |
27 |
990 |
77.6 |
110 |
75 |
4.0 |
2620 |
250/300 |
|
250WL1000-22-110 |
1000 |
227.8 |
22 |
990 |
81.4 |
110 |
77 |
5.0 |
2620 |
250/300 |
|
350WL1714-15.3-110 |
1714 |
476.1 |
15.3 |
590 |
91.6 |
110 |
78 |
3.7 |
2900 |
350/400 |
|
500WL2490-9-110 |
2940 |
691.7 |
9 |
490 |
76.3 |
110 |
80 |
4.1 |
3050 |
500/550 |
|
600WL3322-7.5-110 |
3322 |
922.8 |
7.5 |
490 |
83.7 |
110 |
81 |
5.3 |
3150 |
600/650 |
|
200WL600-50-132 |
600 |
166.7 |
50 |
1450 |
107.6 |
132 |
76 |
6.7 |
3100 |
200/250 |
|
250WL820-35-132 |
820 |
227.8 |
35 |
990 |
105.6 |
132 |
74 |
3.9 |
3190 |
250/300 |
|
400WL2200-12-132 |
2200 |
611.1 |
12 |
745 |
95.9 |
132 |
80 |
6.7 |
3240 |
400/450 |
|
250WL900-40-160 |
900 |
250 |
40 |
990 |
132.8 |
160 |
74 |
4.1 |
3280 |
250/300 |
