CQ型不銹鋼磁力泵的詳細資料：
CQ型磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理用于離心泵的新產品,設計合理、工藝先進,具有全密 封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件 處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的 工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。 主要材料及用途 磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便�？蓮V泛用于化工、制藥、石油、電鍍、食 品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備 配套、過濾機配套。特別是易漏、易,燃、易爆液體的抽送。防爆電動機選用此泵則更為理想設備。

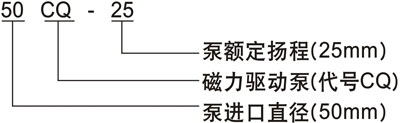

CQ型磁力驅動泵型號意義

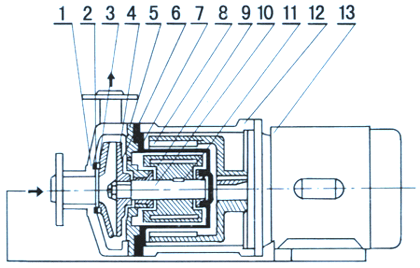

CQ型磁力驅動泵結構圖
|
1
|
泵殼
|
2
|
靜環
|
3
|
動環
|
4
|
葉輪
|
5
|
密封圈
|
6
|
隔板
|
7
|
隔離套
|
|
8
|
外磁鋼總成
|
9
|
內磁鋼總成
|
10
|
泵軸
|
11
|
軸套
|
12
|
聯接架
|
13
|
電機
|
14
|
|

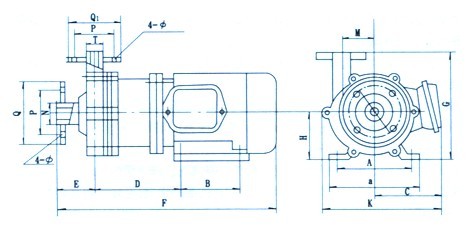

CQ型磁力驅動泵安裝尺寸表
|
型號
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
j
|
a
|
k
|
m
|
n
|
機座 螺孔
|
p
|
p1
|
q
|
q1
|
φ
|
φ
|
管 子 連 接
|
|
08CQ-2
|
63
|
48
|
45
|
55
|
38
|
200
|
105
|
45
|
15
|
84
|
80
|
24
|
16
|
φ6
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
10CQ-3
|
63
|
48
|
45
|
55
|
38
|
200
|
105
|
45
|
15
|
84
|
80
|
24
|
16
|
φ6
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
14CQ-5
|
90
|
71
|
95
|
107
|
53
|
270
|
120
|
56
|
16
|
130
|
130
|
37
|
18
|
φ7
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
16CQ-8
|
90
|
70
|
80
|
125
|
55
|
320
|
160
|
65
|
18
|
115
|
140
|
40
|
22
|
φ11
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
20CQ-12
|
100
|
80
|
105
|
130
|
59.5
|
340
|
160
|
73
|
18
|
130
|
160
|
65
|
26
|
φ12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
25CQ-15
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
-
|
160
|
240
|
71.5
|
-
|
φ12
|
75
|
65
|
100
|
90
|
120
|
10
|
法 蘭 連 接
|
|
32CQ-15
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
-
|
160
|
240
|
71.5
|
-
|
φ12
|
90
|
75
|
120
|
100
|
12
|
10
|
|
|
32CQ-25
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
230
|
90
|
-
|
160
|
260
|
85
|
-
|
φ12
|
90
|
75
|
120
|
100
|
12
|
10
|
|
|
40CQ-20
|
140
|
120
|
155
|
235
|
75
|
545
|
220
|
100
|
-
|
180
|
290
|
78.5
|
-
|
φ12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
|
40CQ-32
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
φ12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
|
50CQ-25
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
φ12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
|
50CQ-40
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
φ12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
|
65CQ-25
|
216
|
140
|
200
|
305
|
90
|
695
|
300
|
132
|
-
|
280
|
350
|
91
|
-
|
φ12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
|
65CQ-35
|
216
|
140
|
200
|
360
|
76
|
720
|
292
|
120
|
-
|
280
|
350
|
90
|
-
|
φ12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
|
80CQ-35
|
254
|
210
|
-
|
-
|
-
|
890
|
|
160
|
-
|
-
|
-
|
-
|
-
|
φ12
|
-
|
-
|
-
|
-
|
14
|
14
|
|
|
80CQ-50
|
254
|
210
|
-
|
-
|
-
|
890
|
|
160
|
-
|
-
|
-
|
-
|
-
|
φ12
|
-
|
-
|
-
|
-
|
14
|
14
|
CQ型磁力驅動泵安裝使用
1、磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝 上。
2、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底 閥。
3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。 4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
5、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
CQ型磁力驅動泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用溫 度<100℃，輸送吸入壓力不大于0.2mpa，大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向 竄動1.5～2mm時，應 更換軸承和軸向動環。
|
故障形式
|
產生原因
|
排除方法
|
|
泵不出水
|
1、水泵反轉 | 改變電機接線 |
| 2、進水管道漏氣 | 杜絕漏氣 | |
| 3、泵腔蓄水太少 | 增加蓄水量 | |
| 4、電壓太高，啟動時聯軸器打滑 | 調正電壓 | |
| 5、吸程太高 | 降低砂安裝位置 | |
|
流量不足
|
1、吸入管徑太小 | 調換進水管 |
| 2、葉輪流道阻塞 | 清洗葉輪 | |
| 3、揚程過高 | 開大出水閥 | |
| 4、轉速太低 | 恢復額定轉速 | |
|
揚程過低
|
1、流量過大 | 關小出水閥 |
| 2、轉速太低 | 恢復額定轉速 | |
|
噪音太大
|
1、軸嚴重磨損 | 更換泵軸 |
| 2、軸套嚴重磨損 | 更換軸套 | |
| 3、驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | |
|
漏液
|
o型密封圈損壞 | 更換o型密封圈 |
CQ型磁力驅動泵性能參數表
|
型 號
|
口徑
|
流量 （m3/h）
|
揚程 （m)
|
汽蝕余量 （npsh）r(m)
|
電機功率 （kw）
|
轉速 （r/min) |
電源電壓 （v)
|
|
|
進口
|
出口
|
|||||||
|
14CQ-5
|
14
|
10
|
1.2
|
5
|
6.0
|
0.12
|
2900
|
220/380
|
|
16CQ-8
|
16
|
12
|
1.8
|
8
|
6.0
|
0.18
|
220/380
|
|
|
20CQ-12
|
20
|
12
|
3
|
12
|
6.0
|
0.37
|
380
|
|
|
25CQ-15
|
25
|
20
|
5.4
|
15
|
6.0
|
1.10
|
380
|
|
|
32CQ-15
|
32
|
25
|
6.6
|
15
|
6.0
|
1.10
|
380
|
|
|
32CQ-25
|
32
|
25
|
4.8
|
25
|
5.5
|
1.10
|
380
|
|
|
40CQ-20
|
40
|
32
|
10.8
|
20
|
4.0
|
2.2
|
380
|
|
|
40CQ-32
|
40
|
32
|
11.5
|
32
|
4.0
|
4
|
380
|
|
|
50CQ-25
|
50
|
40
|
14.4
|
25
|
4.0
|
4
|
380
|
|
|
50CQ-40
|
50
|
40
|
13.2
|
40
|
4.0
|
4
|
380
|
|
|
50CQ-50
|
50
|
32
|
7.8
|
50
|
4.0
|
5.5
|
380
|
|
|
65CQ-25
|
65
|
50
|
16.8
|
25
|
4.0
|
5.5
|
380
|
|
|
65CQ-32
|
65
|
50
|
27
|
32
|
4.0
|
7.5
|
380
|
|
