CQB氟塑料磁力泵結構示意圖

點擊次數：2989 發布時間：2017/8/4 0:16:12

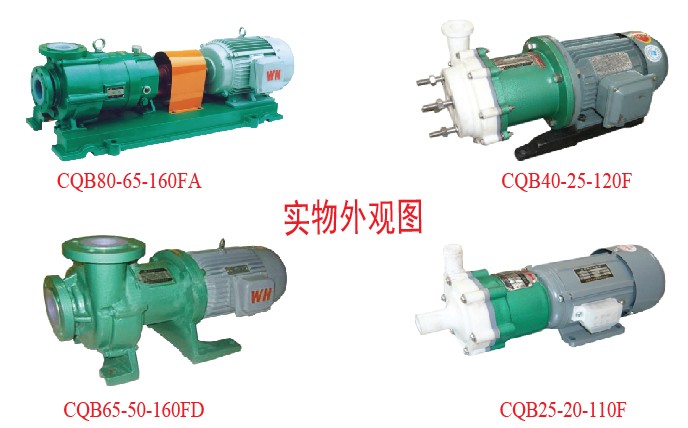

一、概述：
　　CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

二、產品特點：
CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。該系列磁力泵均可配備泵類用保護器，以防止機組空運轉或超負荷，造成泵內部件或配套電機損壞。詳細介紹請參見泵類保護器頁面。

三、用途：
本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。

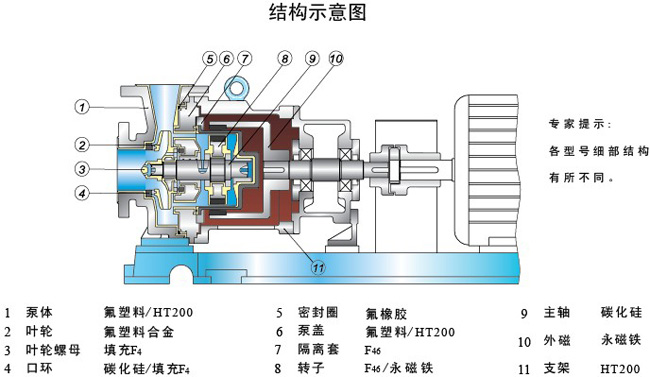

四、結構示意圖

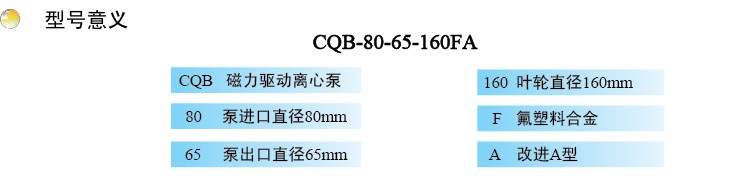

五、性能參數表：

規格型號	流量	揚程	汽蝕余量	轉速	口徑 (mm)		電機 功率	重量 (kg)
	(m3/h)	(m)	(m)	(r/min)	進口	出口
CQB16-12-50F	0.3	2.5	9	2900	16	12	25w	5
	0.6	2
	0.9	1.8
CQB15-15-65F	0.6	3.5	6	2900	15	15	180w	7
	0.8	3.2
	1	3.5
CQB20-15-75F	1.3	7.4	6	2900	20	15	180w	8
	1.6	7
	2	6
CQB25-20-100F	2.1	11	6	2900	25	20	370w	12
	2.5	10.5
	2.9	10
CQB32-20-110F	3	14	6	2900	32	20	550w	18
	5.5	13
	6	10
CQB40-25-120F	3.8	17	5	2900	40	25	750w	35
	6.3	15
	7.5	13
CQB40-25-160F	3	34	5	2900	40	25	3kw	50
	6.3	32
	8	28
CQB40-40-100F	3.5	12	5	2900	40	40	550w	20
	6	11
	6.8	9
CQB40-40-125F	3.5	20	3.7	2900	40	40	1.1kw	40
	6.5	17.5
	7.8	14
CQB50-32-125F	7.5	22	3.5	2900	50	32	1.5kw	45
	12	20
	15	18.5
CQB50-32-160F	6	34	5	2900	50	32	4kw	70
	12.5	32
	15	25
CQB65-50-150F	15	27	4	2900	65	50	4kw	100
	20	25
	25	23
CQB65-50-160F	13	34	4	2900	65	50	4kw	100
	17.5	32
	20	30
CQB65-50-180F	5	41	4	2900	65	50	5.5kw	120
	8	38
	10	37
CQB50-32-125FL	7.5	22	3.5	2900	50	32	2.2kw	90
	12.5	20
	15	18.5
CQB50-32-160FL	7.5	34	3.5	2900	50	32	4kw	128
	12.5	32
	15	30
CQB50-32-200FL	7.5	53	3.5	2900	50	32	7.5kw	210
	12.5	50
	15	48
CQB65-40-200FL	15	53	4	2900	65	40	11kw	180
	25	50
	30	47
CQB65-40-250F	25	80	4	2900	65	40	18.5kw	240
CQB80-65-125F	30	22	4	2900	80	65	7.5kw	180
	50	20
	60	18.5
CQB80-65-160FL	30	34	4	2900	80	65	11kw	180
	50	32
	60	29
CQB80-50-200FL	30	53	4	2900	80	50	18.5kw	250
	50	50
	60	47
CQB80-50-250F	50	80	4.5	2900	80	50	30kw	290
CQB100-80-160FL	60	35	5	2900	100	80	18.5kw	300
	100	32
	120	28
CQB100-65-200F	100	50	5	2900	100	65	30kw	350
