DBY型不銹鋼電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。

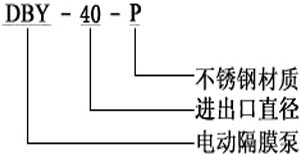

■ DBY-P型不銹鋼電動隔膜泵型號意義：
■ DBY-P型不銹鋼電動隔膜泵產品特點：
一、QBY型不銹鋼電動隔膜泵不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、電動隔膜泵泵體介質流經部份，可根據用戶要求，分為鑄鐵、鋁合金、不銹鋼、襯膠、襯氟，電機分為普通式和防爆式(B3d)兩種。
■ DBY-P型不銹鋼電動隔膜泵性能范圍：
流量：0-20m3/h； 揚程：30m； 功率：0.37-4kw； 轉速：1450r/min；
口徑：10-100mm； 溫度：-15-+150℃； 自吸高度：5-7m。

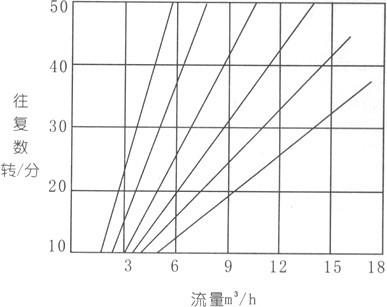

■ DBY-P型不銹鋼電動隔膜泵性能曲線圖：
■ DBY-P型不銹鋼電動隔膜泵產品用途：
1、 隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果漿、巧克力等。
2、 隔膜泵吸油漆、樹膠、顏料。
3、 粘合劑和膠水等全部鐘類可用泵吸取。
4、 各種瓦、瓷、磚器及陶器釉漿。
5、 油井鉆好后，用泵吸沉積物及灌漿。
6、 隔膜泵吸各種污水。
7、 隔膜泵吸各種乳劑和填料。
8、 用隔膜泵為油輪、駁船清倉吸取倉內污水。
9、 啤酒花及發酵粉稀漿、糖漿、糖蜜。
10、隔膜泵吸礦井、炕道、隧道、選礦、礦渣中的積水。
11、隔膜泵吸水泥灌漿及灰漿、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體 。

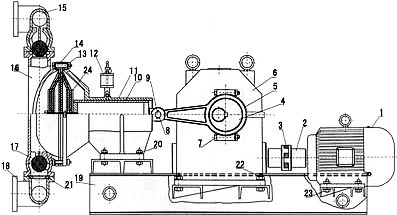

■ DBY-P型不銹鋼電動隔膜泵結構圖：
|
編號 |
名稱 |
材質 |
數量 |
編號 |
名稱 |
材質 |
數量 |
|
1 |
電機 |
|
1 |
16 |
泵體 |
鋁合金 |
2 |
|
2 |
聯軸器 |
HT200 |
2 |
鑄鐵 |
|||
|
3 |
六角彈性塊 |
氯丁橡膠 |
1 |
不銹鋼 |
|||
|
4 |
偏心輪 |
HT250 |
2 |
襯膠 |
|||
|
5 |
連桿 |
ZG |
2 |
17 |
閥球 |
不銹鋼 |
4 |
|
6 |
減速箱 |
|
1 |
18 |
進水管 |
鋁合金 |
1 |
|
7 |
螺栓 |
Q235-A |
4 |
鑄鐵 |
|||
|
8 |
開口銷 |
Q235-A |
2 |
不銹鋼 |
|||
|
9 |
活塞銷 |
A3 |
2 |
襯膠 |
|||
|
10 |
活塞 |
無縫管兩端焊接 |
2 |
19 |
底座 |
HT200 槽鋼 |
1 |
|
11 |
缸套 |
HT200 |
2 |
20 |
螺栓 |
Q235-A |
8 |
|
12 |
油杯 |
|
2 |
21 |
閥口座 |
氯丁橡膠 丁晴橡膠 |
4 |
|
13 |
螺栓 |
Q235-A |
16 |
22 |
螺栓 |
Q235-A |
4 |
|
14 |
隔膜 |
丁晴橡膠 氯丁橡膠 |
4 |
23 |
螺栓 |
Q235-A |
4 |
|
15 |
出水管 |
鋁合金 |
1 |
24 |
壓板 |
A3 |
4 |
|
鑄鐵 |
|
|
|
|
|||
|
不銹鋼 |
|
|
|
|
|||
|
襯膠 |
|
|
|
|
■ DBY-P型不銹鋼電動隔膜泵膜片的選擇：
DBY型不銹鋼電動隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種： 1.丁晴隔膜；主要用于耐油場合。 2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠，專用于食品飲料的輸送。
■ DBY-P型不銹鋼電動隔膜泵工作原理模擬圖：
■ DBY-P型不銹鋼電動隔膜泵性能參數：
|
型號 |
流量 m3/h |
吸程 m |
揚程 m |
出口壓力 kgf/cm2 |
轉速 r/min |
電機功率kW |
使用溫度℃ |
泵進出口尺寸 |
重量kg |
|
|
鑄鐵 |
不銹鋼 |
|||||||||
|
DBY-10 |
0.5 |
3 |
30 |
3 |
1450 |
0.55 |
90 |
150 |
3/8"絲扣 |
50 |
|
DBY-15 |
0.75 |
3 |
30 |
3 |
1450 |
0.55 |
90 |
150 |
1/2”絲扣 |
50 |
|
DBY-25 |
3.5 |
4 |
30 |
3 |
1450 |
1.5 |
90 |
150 |
1/2”絲扣 |
170 |
|
BBY-40 |
4.5 |
4 |
30 |
3 |
1450 |
2.2 |
90 |
150 |
11/2"絲扣 |
180 |
|
DBY-50 |
6.5 |
4.5 |
30 |
3 |
1450 |
4 |
90 |
150 |
50mm法蘭 |
400 |
|
DBY-65 |
8 |
4.5 |
30 |
3 |
1450 |
4 |
90 |
150 |
65mm法蘭 |
400 |
|
DBY-80 |
16 |
5 |
30 |
3 |
1450 |
5.5 |
90 |
150 |
80mm法蘭 |
610 |
|
DBY-100 |
20 |
5 |
30 |
3 |
1450 |
5.5 |
90 |
150 |
100mm法蘭 |
610 |
■ DBY-P型不銹鋼電動隔膜泵注意事項：
1、泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2、應及時加油，保持潤滑系統正常運轉。
3、泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內。
5、對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
■ DBY-P型不銹鋼電動隔膜泵使用注意事項：
1、保證流體中所含的大顆粒不超過泵的大安全通過顆粒直徑標準。
2、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。
3、接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。
4、緊固好泵及各連接管接頭，防止因振動、撞擊、擦磨產生靜電火花。使用抗靜電軟管。
5、要周期性地檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。
6、保持良好的排氣和通風、遠離易燃易爆和熱源。
7、當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方。
8、請使用至少3/8"內徑內壁光滑的管道連接排氣口和消聲器。
9、流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。
10、如輸送有害有毒流體，請不要把泵直接送到廠家來修理。根據當?shù)胤煞ㄒ?guī)妥善處理，并使用奧豐公司純正配件以保證使用壽命。
11、液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳?xì)浠衔锶軇�，則將會產生腐蝕引起泵體爆裂。
12、保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。
13、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話，配給必需的防護用品。
14、正確使用泵，不允許長時間的空運轉。
15、在工作惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質且成分復雜，管路易于堵塞，這樣對電動泵就形成負荷過高的情況，電機發熱易損，主軸易斷裂。
