PWF耐腐蝕污水泵安裝尺寸結構圖
點擊次數：1186 發布時間：2017/8/8 5:42:55
PWF型耐腐蝕污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。本單位現生產有50 PWF-6 5、8 0 PWF-1 00、1OOPWF-125三種泵型，其性能范圍：流量Q為10～125m3／h；揚程H為10～18m。過流部件的材料有采用ZG1Cr18Ni9和HT200兩種，可根據用戶需要供貨。

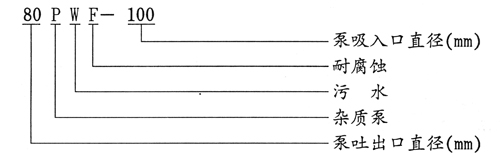

PWF耐腐蝕污水泵型號意義
PWF耐腐蝕污水泵產品結構
PWF型泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。
PWF型泵的結構如圖所示，它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式。泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動。從電動方向看為順時針?lè)较蛐D(zhuǎn)．
PWF主要零件及采用的材料
|
零件名稱
|
材料
|
 |
|
泵殼
|
ZGICr18Ni9或HT200
|
|
|
泵蓋
|
ZG1Cr18Ni9或HT200
|
|
|
葉輪
|
ZG1Cr18Ni9或HT200
|
|
|
軸
|
1Cr18Ni9Ti或40Cr
|
|
|
密封座
|
ZG1Cr18Ni9或HT200
|
|
|
托架
|
HT150
|

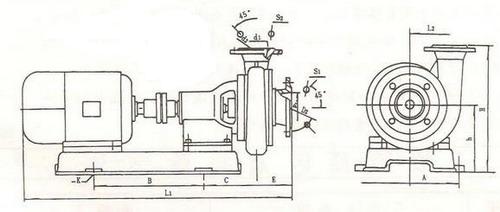

PWF耐腐蝕污水泵外形及安裝尺寸圖
|
型號 |
A |
B |
C |
E |
H |
h |
L1 |
L2 |
D1 |
D2 |
S1 |
d1 |
d2 |
S2 |
K |
|
50PWF-65 |
315 |
330 |
184 |
120 |
412 |
212 |
845 |
132.5 |
Ø65 |
Ø130 |
4-Ø16 |
Ø50 |
Ø110 |
4-Ø16 |
4-Ø18 |
|
80PWF-100 |
340 |
380 |
190 |
120 |
432 |
232 |
926 |
138.5 |
Ø100 |
Ø170 |
4-Ø18 |
Ø80 |
Ø150 |
4-Ø18 |
4-Ø18 |
|
100PWF-125 |
340 |
418 |
202 |
130 |
457 |
232 |
976 |
152 |
Ø125 |
Ø200 |
4-Ø18 |
Ø100 |
Ø170 |
4-Ø18 |
4-Ø18 |
