CQB型不銹鋼磁力泵結構圖及外形和安裝尺寸

點擊次數：1303 發布時間：2017/8/4 18:20:02

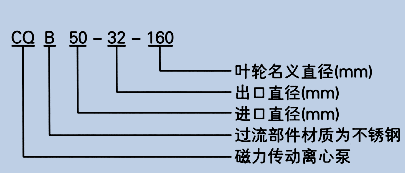

CQB型不銹鋼磁力泵型號意義

CQB型不銹鋼磁力泵

大流量：3.2～100立方/小時揚程：20～80米功率：1.1～55KW 材質：不銹鋼使用溫度：≤80℃

CQB型不銹鋼磁力泵概述

CQB型不銹鋼磁力泵過流部分采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐蝕性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。

CQB型不銹鋼磁力泵特點

無泄漏輸送腐蝕性介質的理想泵型，全國磁力泵聯合設計的優化產品，可以直接取代IH型化工流程泵。

CQB型不銹鋼磁力泵性能參數

型號	口徑		流量 (m³/h)	揚程 (m)	汽蝕余量 (NPSH)r(m)	電機功率 (KW)	轉速 (r/min)
型號	進口	出口	流量 (m³/h)	揚程 (m)	汽蝕余量 (NPSH)r(m)	電機功率 (KW)	轉速 (r/min)
CQB32-20-105	32	20	3.2	12.5	4.5	1.1	2900
CQB32-20-125				20	4.5	1.5
CQB32-20-160				32	4.5	2.2
CQB40-25-105	40	25	6.3	12.5	4.5	1.1
CQB40-25-125				20	4.5	2.2
CQB40-25-160				32	4.5	3
CQB40-25-200				50	4.5	5.5
CQB50-40-85	50	40	12.5	8	4.0	1.1
CQB50-32-105		32		12.5	4.0	2.2
CQB50-32-125				20	4.0	3
CQB50-32-160				32	4.0	4
CQB50-32-200				50	4.0	7.5
CQB50-32-250				80	4.0	15
CQB80-65-125	80	65	50	20	3.2	7.5
CQB80-65-160		65		32	3.2	15
CQB80-50-200		50		50	3.2	18.5
CQB80-50-250		50		80	3.2	37
CQB100-80-125	100	80	100	20	3.2	15
CQB100-80-160		80		32	3.2	22
CQB100-65-200		65		50	3.2	37
CQB100-65-250		65		80	3.2	55
CQB125-100-200	125	100	200	50	3.2	75
CQB125-100-250	125	100	200	80	3.2	90

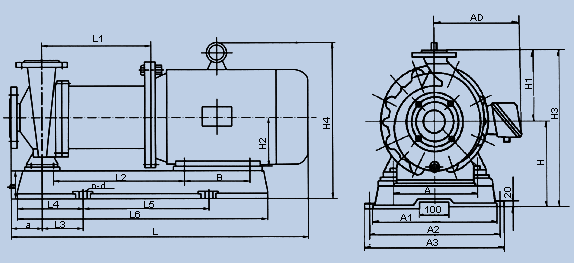

CQB型不銹鋼磁力泵外形和安裝尺寸

型號	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h	n-d
CQB32-20-125	125	150	100	458	133	120	90	65
CQB32-20-160	140	155	100	483	143	160	90	65
CQB40-25-105	125	150	100	458	133	120	90	65
CQB40-25-125	140	155	125	508	143	160	112	65
CQB40-25-160	160	180	140	706	230	160	112	80	300	330	360	197	357	342	263	40	120	320	560	75	4-ф17
CQB40-25-200	261	210	140	821	275	160	132	80	350	380	410	232	392	415	329	87	160	325	645	50	4-ф22
CQB50-40-85	125	150	100	458	133	120	90	80
CQB50-32-105	140	155	125	508	143	160	112	80
CQB50-32-125	160	180	140	706	234	160	112	80	300	330	360	197	337	342	263	40	120	320	560	75	4-ф17
CQB50-32-160	190	190	140	800	290	160	112	80	300	330	360	217	377	370	344	43	120	415	655	100	4-ф17
CQB50-32-200	216	210	140	817	282	180	132	80	350	380	410	245	425	428	325	43	120	465	705	80	4-ф22
CQB50-32-250	254	255	210	987	337	225	160	100	380	410	440	300	525	525	397	55	150	550	850	80	4-ф22
CQB65-50-125	216	210	140	836	290	160	132	80	350	380	410	197	337	350	344	40	120	410	650	75	4-ф17
CQB65-50-160	216	210	140	836	290	160	132	80	350	380	410	217	377	400	344	40	120	410	650	75	4-ф17
CQB65-40-200	254	255	210	962	324	180	160	100	380	410	440	260	440	485	372	54	150	565	865	110	4-ф22
CQB65-40-250	279	285	241	1032	324	225	180	110	380	410	440	300	525	550	385	54	150	565	865	110	4-ф22
CQB80-65-125	216	210	140	817	282	160	132	81	350	380	410	217	377	457	325	43	120	465	705	80	4-ф17
CQB80-65-160	254	255	210	1013	350	180	160	100	380	410	440	260	440	485	423	98	210	395	815	90	4-ф22
CQB80-50-200	254	255	254	1086	380	200	160	100	380	410	440	260	460	485	451	50	210	450	870	90	4-ф22
CQB80-50-250	318	310	305	1251	390	225	200	125	470	500	530	320	545	595	476	127	210	490	910	110	4-ф22
CQB100-80-125	254	255	210	958	308	180	160	100	380	410	440	260	440	485	368	127	210	400	820	80	4-ф17
CQB100-80-160	254	255	254	1003	308	200	160	100	380	410	440	280	480	505	368	127	210	400	820	80	4-ф22
CQB100-65-200	318	310	305	1262	412	225	180	100	470	500	530	320	545	595	512	141	250	560	1060	130	4-ф28
CQB100-65-250	318	310	305	1290	412	250	200	125	470	500	530	340	590	645	512	141	250	560	1060	130	4-ф28

CQB型結構示意

CQB型不銹鋼磁力泵外形和安裝尺寸
