ZXL直聯式自吸泵結構圖及安裝尺寸

點擊次數：1346 發布時間：2017/8/6 21:21:58

ZXL直聯式自吸泵型號意義

ZWL型直聯式自吸無堵塞排污泵概述

ZXL直聯式自吸泵是本公司根據國內外有關技術資料經消化、吸收、改進后研制而成的一種結構新穎的產品屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

ZXL直聯式自吸泵特點

1、ZXL直聯式自吸泵結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。

2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。

3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏、使用壽命長。

4、采用先進水力模型，具有效率高、性能好等特點。

5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。

6、結構獨特、自吸性能好，工作前只需要保證泵體內儲有定量吸引液即可。

ZXL直聯式自吸泵適用范圍

1、周圍環境溫度≤40℃，海拔高度≤1000M，相對濕度≤95%，介紹溫度≤80℃，特要求可達200℃。

2、自吸高度不能超過規定值5-6.5米，吸入管長度≤10米。

ZXL直聯式自吸泵性能參數

型號	流量		揚程 (m)	吸程 (m)	轉速 (r/min)	自吸性能 (min/5m)	功率 (KW)		泵口徑 (mm)		機組重量 (kg)
型號	(m³/h)	(L/S)	揚程 (m)	吸程 (m)	轉速 (r/min)	自吸性能 (min/5m)	軸功率	電機功率	吸入	排出	機組重量 (kg)
25ZXL3.2-20	3.2	0.9	20	6.5	2900	1.9	0.46	0.75	25	25	58
25ZXL3.2-32	3.2	0.9	32	6.5	2900	1.8	1.1	1.5	25	25	62
32ZXL3.2-32	3.2	0.9	50	6.5	2900	1.9	1.1	1.5	32	32	62
32ZXL3.2-50	3.2	0.9	50	6.5	2900	1.7	2.1	3.0	32	32	85
40ZXL6.3-20	6.3	1.8	20	6.5	2900	1.9	0.87	1.1	40	40	62
40ZXL6.3-30	6.3	1.8	30	6.5	2900	1.8	1.8	2.2	40	40	70
40ZXL10-32	10	2.8	32	6.5	2900	1.8	2.1	3.0	40	40	85
40ZXL10-40	10	2.8	40	6.5	2900	1.5	2.7	4.0	40	40	115
40ZXL12.5-50	12.5	3.5	50	6.5	2900	1.7	4.3	5.5	40	40	135
50ZXL15-12	15	4.2	12	6.5	2900	2.4	1.1	1.5	50	50	70
50ZXL18-20	18	5	20	6.5	2900	1.9	1.8	2.2	50	50	75
50ZXL12.5-32	12.5	3.5	32	6.5	2900	1.5	2.1	3.0	50	50	90
50ZXL20-30	20	5.6	30	6.5	2900	1.5	2.6	4.0	50	50	110
50ZXL15-40	15	4.2	40	6.5	2900	1.7	2.7	4.0	50	50	115
50ZXL12.5-50	12.5	3.5	50	6.5	2900	1.4	4.3	5.5	50	50	135
50ZXL15-60	15	4.2	60	6.5	2900	1.3	6.2	7.5	50	50	145
50ZXL-20-75	20	5.6	75	6.5	2900	1.3	9.8	11.0	50	50	220
65ZXL30-15	30	8.3	15	6	2900	2	1.9	3.0	65	65	105
65ZXL20-30	20	5.6	30	6	2900	2	2.7	4.0	65	65	115
65ZXL25-32	25	6.9	32	6	2900	1.9	4.4	5.5	65	65	135
65ZXL25-50	25	6.9	50	6	2900	1.8	6.2	7.5	65	65	142
65ZXL25-75	25	6.9	75	6	2900	1.8	9.8	11.0	65	65	220
80ZXL35-13	35	9.7	13	6	2900	1.9	1.9	3.0	80	80	105
80ZXL43-17	43	12	17	6	2900	1.8	3.1	4.0	80	80	115
80ZXL40-22	40	11.1	22	6	2900	1.9	4.4	5.5	80	80	135
80ZXL50-32	50	13.9	32	6	2900	1.5	6.8	7.5	80	80	142
80ZXL60-55	60	16.7	55	6	2900	1.5	15	18.5	80	80	280
80ZXL60-70	60	16.7	70	6	2900	1.2	20.1	22.0	80	80	300
100ZXL100-20	100	27.8	20	5.5	2900	1.8	7.8	11.0	100	100	240
100ZXL100-30	100	27.8	30	5.5	2900	1.8	11.5	15.0	100	100	250
100ZXL100-40	100	27.8	40	6	2900	1.8	16.3	18.5	100	100	265
100ZXL100-65	100	27.8	65	6	2900	1.8	27.7	30.0	100	100	450
100ZXL70-80	70	19.4	80	6	2900	1.8	24.2	30.0	100	100	450
150ZXL170-45	170	47.2	45	6	2900	1.9	31.2	37.0	150	150	630
150ZXL170-55	170	47.2	55	5	2900	1.8	39.2	45.0	150	150	720
150ZXL150-80	150	41.6	80	5	2900	1.8	46.3	55.0	150	150	850
200ZXL400-32	400	111.1	32	5	1450	2	52.1	55.0	200	200	1200
200ZXL280-63	280	77.8	63	5	1450	1.8	73.9	90.0	200	200	1350
200ZXL350-65	350	97.2	65	5	1450	1.8	97.2	110.0	200	200	1550
250ZXL550-32	550	152.8	32	5	1450	2	80	90.0	250	250	1420
250ZXL400-50	400	111.1	50	5	1450	2	80	90.0	250	250	1850
250ZXL450-55	450	125	55	5	1450	2	102.1	110.0	250	250	1850
300ZXL600-32	600	166.6	32	5	1450	2	81	90.0	300	300	1600
300ZXL500-50	500	138.9	50	5	1450	2	104.6	110.0	300	300	1750
300ZXL550-55	550	152.8	55	5	1450	2	117.6	132.0	300	300	1950

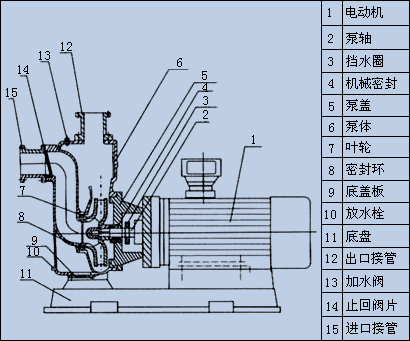

ZXL直聯式自吸泵結構圖

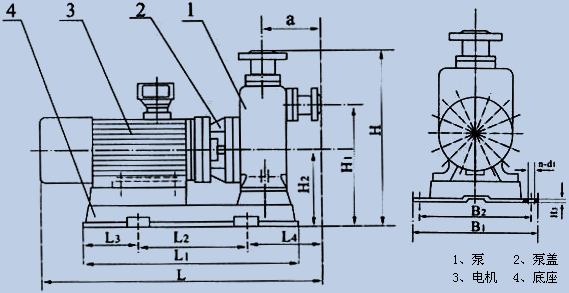

ZXL直聯式自吸泵外形和安裝尺寸

型號	外形尺寸		安裝尺寸											減振器規格
型號	L	H	L1	L2	L3	L4	H1	H2	H3	a	B1	B2	n-d1	減振器規格
25ZXL3.2-20	540	470	430	250	90	140	320	200	18	150	290	250	4-Φ14	JGD1
25ZXL3.2-32	560	470	430	250	90	140	320	200	18	150	290	250	4-Φ14	JGD1
32ZXL3.2-32	560	470	430	250	90	140	320	200	18	150	290	250	4-Φ14	JGD1
32ZXL3.2-50	640	520	470	280	100	165	380	220	18	170	320	280	4-Φ14	JGD1
40ZXL6.3-20	560	470	430	250	90	150	320	200	18	170	290	250	4-Φ14	JGD1
40ZXL6.3-30	580	470	430	250	90	150	320	200	18	170	290	250	4-Φ14	JGD1
40ZXL10-32	640	470	480	280	100	165	320	200	18	170	320	280	4-Φ14	JGD1
40ZXL10-40	680	520	530	300	115	200	380	220	18	170	340	300	4-Φ14	JGD2
40ZXL12.5-50	720	520	570	340	135	220	380	220	20	170	380	340	4-Φ14	JGD2
50ZXL15-12	580	470	430	250	90	150	320	200	18	170	290	250	4-Φ14	JGD1
50ZXL18-20	580	470	430	250	90	150	320	200	18	170	290	250	4-Φ14	JGD1
50ZXL12.5-32	640	470	480	280	100	165	320	200	18	170	320	280	4-Φ14	JGD1
50ZXL20-30	680	470	530	300	115	200	320	200	18	170	340	300	4-Φ14	JGD2
50ZXL15-40	680	520	530	300	115	200	380	220	18	170	340	300	4-Φ14	JGD2
50ZXL12.5-50	720	520	570	340	115	210	380	220	20	170	380	340	4-Φ14	JGD2
50ZXL15-60	770	560	570	340	115	210	420	240	20	180	380	340	4-Φ18	JGD3
50ZXL-20-75	870	580	800	500	135	230	420	260	25	180	450	400	4-Φ18	JGD3
65ZXL30-15	680	580	480	280	100	210	380	220	18	200	320	280	4-Φ14	JGL2
65ZXL20-30	710	580	530	300	115	210	380	220	20	200	340	300	4-Φ14	JGL2
65ZXL25-32	770	580	570	340	115	210	380	220	20	200	380	340	4-Φ14	JGL2
65ZXL25-50	770	560	570	340	115	210	420	240	20	180	380	340	4-Φ18	JGL3
65ZXL25-75	870	580	800	500	135	230	420	260	25	180	450	400	4-Φ18	JGD3
80ZXL35-13	680	580	480	280	100	210	380	220	18	200	320	280	4-Φ14	JGD2
80ZXL43-17	710	580	530	300	115	210	380	220	20	200	340	300	4-Φ14	JGD2
80ZXL40-22	770	580	570	340	115	210	380	220	20	200	380	340	4-Φ14	JGD2
80ZXL50-32	770	580	570	340	115	210	380	220	20	200	380	340	4-Φ14	JGD2
80ZXL60-55	1000	850	800	500	135	330	580	320	25	320	450	400	4-Φ18	JGD3
80ZXL60-70	1020	850	750	500	125	320	600	340	25	320	400	350	4-Φ18	JGD3
100ZXL100-20	950	650	800	500	150	260	450	260	25	260	450	400	4-Φ18	JGD3
100ZXL100-30	950	650	800	500	150	260	450	260	25	260	450	400	4-Φ18	JGD3
100ZXL100-40	995	650	800	500	150	260	450	260	25	260	450	400	4-Φ18	JGD4
100ZXL100-65	1120	850	850	600	125	320	600	340	25	320	450	400	4-Φ22	JGD4
100ZXL70-80	1120	850	850	600	125	320	600	340	25	320	450	400	4-Φ22	JGD4
150ZXL170-45	1325	940	900	700	100	440	660	360	25	400	450	400	4-Φ22	JGD4
150ZXL170-55	1410	940	1020	800	110	450	660	360	25	400	550	500	4-Φ22	JGD4
150ZXL150-80	1410	940	1020	800	110	450	660	360	25	400	550	500	4-Φ22	JGD4
200ZXL400-32	1540	1150	1080	800	150	450	770	420	25	550	550	500	4-Φ22	JGD4
200ZXL280-63	1660	1200	1190	800	195	495	800	450	25	550	600	550	4-Φ22	JGD4
200ZXL350-65	1660	1200	1190	800	195	495	800	450	25	550	650	600	4-Φ22	JGD4
250ZXL550-32	1830	1300	1210	800	205	605	910	460	25	700	600	550	6-Φ22	JGD4
250ZXL400-50	2020	1300	1260	800	230	630	910	460	25	700	600	550	6-Φ22	JGD4
250ZXL450-55	2070	1320	1300	1000	150	550	910	460	25	700	650	600	6-Φ22	JGD4
300ZXL600-32	1830	1300	1260	800	230	630	910	460	25	700	600	550	6-Φ22	JGD4
300ZXL500-50	2020	1320	1300	1000	150	550	910	460	25	700	650	600	6-Φ22	JGD4
300ZXL550-55	2070	1320	1360	1000	180	580	910	460	25	700	650	600	6-Φ22	JGD4

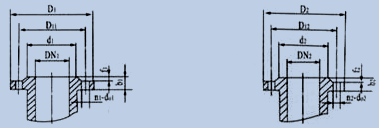

吸入口、排出口法蘭尺寸

型號	吸入口法蘭尺寸							排出口法蘭尺寸
型號	DN1	D1	D11	d1	b1	f1	n1×d01	DN2	D2	D12	d2	b2	f2	n2×d02
25ZXL3.2-20	25	100	75	60	14	2	4-Φ14	25	100	75	60	14	2	4-Φ14
ZXL3.2-32	25	100	75	60	14	2	4-Φ14	25	100	75	60	14	2	4-Φ14
32ZXL3.2-32	32	120	90	70	14	2	4-Φ14	32	120	90	70	14	2	4-Φ14
32ZXL3.2-50	32	120	90	70	14	2	4-Φ14	32	120	90	70	14	2	4-Φ14
40ZXL6.3-20	40	130	100	80	14	2	4-Φ14	40	130	100	80	14	2	4-Φ14
40ZXL6.3-30	40	130	100	80	14	2	4-Φ14	40	130	100	80	14	2	4-Φ14
40ZXL10-32	40	130	100	80	14	2	4-Φ14	40	130	100	80	14	2	4-Φ14
40ZXL10-40	40	130	100	80	14	2	4-Φ14	40	130	100	80	14	2	4-Φ14
40ZXL12.5-50	40	130	100	80	14	2	4-Φ14	40	130	100	80	14	2	4-Φ14
50ZXL18-20	50	140	110	90	14	2	4-Φ14	50	140	110	90	14	2	4-Φ14
50ZXL18-20	50	140	110	90	14	2	4-Φ14	50	140	110	90	14	2	4-Φ14
50ZXL12.5-32	50	140	110	90	14	2	4-Φ14	50	140	110	90	14	2	4-Φ14
50ZXL20-30	50	140	110	90	14	2	4-Φ14	50	140	110	90	14	2	4-Φ14
50ZXL15-40	50	140	110	90	14	2	4-Φ14	50	140	110	90	14	2	4-Φ14
50ZXL12.5-50	50	140	110	90	14	2	4-Φ14	50	140	110	90	14	2	4-Φ14
50ZXL15-60	50	160	125	100	16	2	4-Φ18	50	160	125	100	16	2	4-Φ18
50ZXL20-75	50	160	130	100	16	2	4-Φ18	50	160	125	100	16	2	4-Φ18
65ZXL30-15	65	160	130	110	14	2	4-Φ14	65	160	130	110	14	2	4-Φ14
65ZXL20-30	65	160	130	110	14	2	4-Φ14	65	160	130	110	14	2	4-Φ14
65ZXL25-32	65	160	130	110	14	2	4-Φ14	65	160	130	110	14	2	4-Φ14
65ZXL25-50	65	180	145	120	16	2	4-Φ18	65	180	145	120	16	2	4-Φ18
65ZXL25-75	65	180	145	120	16	2	4-Φ18	65	180	145	120	16	2	4-Φ18
80ZXL35-13	80	185	150	125	15	2	4-Φ18	80	185	150	125	15	2	4-Φ18
80ZXL43-17	80	185	150	125	15	2	4-Φ18	80	185	150	125	15	2	4-Φ18
80ZXL40-22	80	185	150	125	15	2	4-Φ18	80	185	150	125	15	2	4-Φ18
80ZXL50-32	80	185	150	125	15	2	4-Φ18	80	185	150	125	15	2	4-Φ18
80ZXL60-55	80	195	160	135	18	2	8-Φ18	80	195	160	135	18	2	8-Φ18
80ZXL60-70	80	195	160	135	18	2	8-Φ18	80	195	160	135	18	2	8-Φ18
100ZXL100-20	100	210	170	145	15	3	4-Φ18	100	210	170	145	15	3	4-Φ18
100ZXL100-30	100	210	170	145	15	3	4-Φ18	100	210	170	145	15	3	4-Φ18
100ZXL100-40	100	210	170	145	15	3	4-Φ18	100	210	170	145	15	3	4-Φ18
100ZXL100-65	100	220	180	155	18	3	8-Φ18	100	220	180	155	18	3	8-Φ18
100ZXL70-80	100	220	180	155	18	3	8-Φ18	100	220	180	155	18	3	8-Φ18
150ZXL170-45	150	265	225	200	20	3	8-Φ18	150	265	225	200	20	3	8-Φ18
150ZXL170-55	150	265	225	200	20	3	8-Φ18	150	265	225	200	20	3	8-Φ18
150ZXL150-80	150	285	240	210	22	3	8-Φ22	150	285	240	210	22	2	8-Φ22
200ZXL400-32	200	320	280	255	20	3	8-Φ18	200	320	280	255	20	3	8-Φ18
200ZXL280-63	200	340	295	260	28	3	12-Φ22	200	340	295	260	28	3	12-Φ22
200ZXL350-65	200	340	295	260	28	3	12-Φ22	200	340	295	260	28	3	12-Φ22
250ZXL550-32	250	405	355	320	30	3	12-Φ26	250	405	355	320	30	3	12-Φ26
250ZXL400-50	250	405	355	320	30	3	12-Φ26	250	405	355	320	30	3	12-Φ26
250ZXL450-55	250	405	355	320	30	3	12-Φ26	250	405	355	320	30	3	12-Φ26
300ZXL600-32	300	460	410	370	32	3	12-Φ26	300	460	410	370	32	3	12-Φ26
300ZXL500-50	300	460	410	370	32	3	12-Φ26	300	460	410	370	32	3	12-Φ26
300ZXL550-55	300	460	410	370	32	3	12-Φ26	300	460	410	370	32	3	12-Φ26
