SG熱水管道泵,耐腐防爆管道泵結構圖
點擊次數：1132 發布時間：2017/8/3 12:04:41
SG型管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，管道泵并可根據揚程與流量需要并串聯使用。
管道泵主要用途
1．SG型管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。
2．SGR系列熱水管道泵適用于采暖、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度150℃以下。
3．SGP系列耐腐管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。
4．SGB系列防爆管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。
5．SGPB系列耐腐防爆管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下。

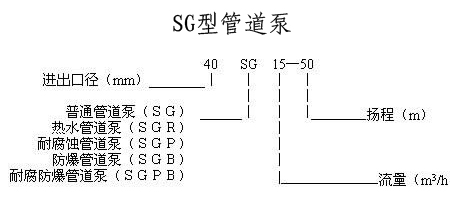

SG型管道泵型號意義

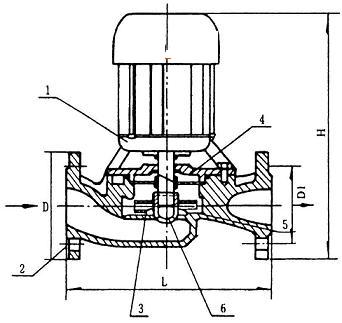

SG型管道泵結構
1 電機 2 泵體 3 葉輪 4 機械密封 5 墊圈 6 螺母
SG型管道泵性能參數
|
管道泵型號
|
口徑 mm
|
流量 （m3/ h）
|
揚程 mm
|
效率 %
|
電機功率 Kw
|
電壓 v
|
轉速 （r/min）
|
|
15SG0.6-5管道泵
|
15
|
0.6
|
5
|
60
|
0.04
|
220
|
2800
|
|
15SG1.8-10管道泵
|
15
|
1.8
|
10
|
60
|
0.12
|
220
|
2800
|
|
20SG2-8管道泵
|
20
|
2
|
8
|
60
|
0.12
|
220
|
2800
|
|
20SG3-14管道泵
|
20
|
3
|
14
|
60
|
0.25
|
220
|
2800
|
|
20SG3-30管道泵
|
20
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
|
25SG2.5-15管道泵
|
25
|
2.5
|
15
|
60
|
0.25
|
220
|
2800
|
|
25SG4-20管道泵
|
25
|
4
|
20
|
60
|
0.75
|
220
|
2800
|
|
25SG3-30管道泵
|
25
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
|
32SG5-20管道泵
|
32
|
5
|
20
|
60
|
0.75
|
220
|
2800
|
|
40SG5-8管道泵
|
40
|
5
|
8
|
60
|
0.75
|
220
|
2800
|
|
40SG6-20管道泵
|
40
|
6
|
20
|
60
|
0.75
|
220
|
2800
|
|
50SG10-7.5管道泵
|
50
|
10
|
7.5
|
55
|
0.75
|
220
|
2800
|
|
50SG10-15管道泵
|
50
|
10
|
15
|
60
|
0.75
|
220
|
2800
|
|
25SG4-20管道泵
|
25
|
4
|
20
|
60
|
0.75
|
380
|
2800
|
|
25SG3-30管道泵
|
25
|
3
|
30
|
60
|
0.75
|
380
|
2800
|
|
25SG6.5-30管道泵
|
25
|
6.5
|
30
|
60
|
1.5
|
380
|
2800
|
|
25SG10-50管道泵
|
25
|
10
|
50
|
60
|
4
|
380
|
2800
|
|
32SG5-20管道泵
|
32
|
5
|
20
|
60
|
0.75
|
380
|
2800
|
|
32SG8-30管道泵
|
32
|
8
|
30
|
65
|
1.5
|
380
|
2800
|
|
32SG15-40管道泵
|
32
|
15
|
40
|
60
|
4
|
380
|
2800
|
|
32SG12-50管道泵
|
32
|
12
|
50
|
60
|
4
|
380
|
2800
|
|
32SG14-80管道泵
|
32
|
14
|
80
|
60
|
0.75
|
380
|
2800
|
|
40SG6-20管道泵
|
40
|
6
|
20
|
60
|
0.75
|
380
|
2800
|
|
40SG9-30管道泵
|
40
|
9
|
30
|
65
|
1.5
|
380
|
2800
|
|
40SG18-40管道泵
|
40
|
18
|
40
|
60
|
4
|
380
|
2800
|
|
40SG15-50管道泵
|
40
|
15
|
50
|
70
|
4
|
380
|
2800
|
|
40SG18-65管道泵
|
40
|
18
|
65
|
65
|
7.5
|
380
|
2800
|
|
40SG15-80管道泵
|
40
|
15
|
80
|
65
|
7.5
|
380
|
2800
|
|
50SG10-7.5管道泵
|
50
|
10
|
7.5
|
55
|
0.75
|
380
|
2800
|
|
50SG10-15管道泵
|
50
|
10
|
15
|
60
|
0.75
|
380
|
2800
|
|
50SG12-25管道泵
|
50
|
12
|
25
|
65
|
1.5
|
380
|
2800
|
|
50SG15-30管道泵
|
50
|
15
|
30
|
65
|
2.2
|
380
|
2800
|
|
50SG18-40管道泵
|
50
|
18
|
40
|
65
|
4
|
380
|
2800
|
|
50SG16-50管道泵
|
50
|
16
|
50
|
65
|
4
|
380
|
2800
|
|
50SG20-65管道泵
|
50
|
20
|
65
|
65
|
7.5
|
380
|
2800
|
|
50SG25-80管道泵
|
50
|
25
|
80
|
65
|
15
|
380
|
2800
|
|
50SG30-100管道泵
|
50
|
30
|
100
|
65
|
22
|
380
|
2800
|
|
65SG30-15管道泵
|
65
|
30
|
15
|
65
|
2.2
|
380
|
2800
|
|
65SG30-27管道泵
|
65
|
30
|
27
|
65
|
4
|
380
|
2800
|
|
65SG40-40管道泵
|
65
|
40
|
40
|
65
|
7.5
|
380
|
2800
|
|
65SG30-50管道泵
|
65
|
30
|
50
|
65
|
7.5
|
380
|
2800
|
|
65SG50-65管道泵
|
65
|
50
|
65
|
65
|
15
|
380
|
2800
|
|
65SG40-80管道泵
|
65
|
40
|
80
|
65
|
18.5
|
380
|
2800
|
|
65SG45-100管道泵
|
65
|
45
|
100
|
65
|
22
|
380
|
2800
|
|
80SG35-20管道泵
|
80
|
35
|
20
|
65
|
4
|
380
|
2800
|
|
80SG50-30管道泵
|
80
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
|
80SG70-40管道泵
|
80
|
70
|
40
|
65
|
15
|
380
|
2800
|
|
80SG60-50管道泵
|
80
|
60
|
50
|
65
|
15
|
380
|
2800
|
|
80SG80-65管道泵
|
80
|
80
|
65
|
65
|
22
|
380
|
2800
|
|
80SG70-80管道泵
|
80
|
70
|
80
|
65
|
22
|
380
|
2800
|
|
80SG55-100管道泵
|
80
|
55
|
100
|
65
|
30
|
380
|
2800
|
|
100SG40-18管道泵
|
100
|
40
|
18
|
65
|
4
|
380
|
2800
|
|
100SG50-30管道泵
|
100
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
|
100SG70-40管道泵
|
100
|
70
|
40
|
65
|
15
|
380
|
2800
|
|
100SG60-50管道泵
|
100
|
60
|
50
|
70
|
15
|
380
|
2800
|
|
100SG80-65管道泵
|
100
|
80
|
65
|
70
|
22
|
380
|
2800
|
|
100SG75-78管道泵
|
100
|
75
|
78
|
70
|
22
|
380
|
2800
|
|
100SG100-60管道泵
|
100
|
100
|
60
|
70
|
30
|
380
|
2800
|
|
100SG65-100管道泵
|
100
|
65
|
100
|
70
|
30
|
380
|
2850
|
|
125SG80-18管道泵
|
125
|
80
|
18
|
70
|
7.5
|
380
|
1450
|
|
150SG100-15管道泵
|
150
|
100
|
15
|
70
|
7.5
|
380
|
1450
|
|
150SG140-26管道泵
|
150
|
140
|
26
|
70
|
18.5
|
380
|
1450
|
|
150SG160-40管道泵
|
150
|
160
|
40
|
70
|
30
|
380
|
2800
|
|
150SG200-50管道泵
|
150
|
200
|
50
|
70
|
37
|
380
|
2800
|
|
150SG220-65管道泵
|
150
|
170
|
65
|
70
|
55.5
|
380
|
2800
|
|
150SG170-180管道泵
|
150
|
200
|
180
|
70
|
55.5
|
380
|
2800
|
|
200SG200-20管道泵
|
200
|
200
|
20
|
70
|
18.5
|
380
|
1450
|
|
200SG200-35管道泵
|
200
|
200
|
35
|
70
|
30
|
380
|
2800
|
|
200SG200-44管道泵
|
200
|
200
|
44
|
70
|
37
|
380
|
2800
|
|
200SG240-60管道泵
|
200
|
240
|
60
|
70
|
55.5
|
380
|
2800
|
|
200SG200-75管道泵
|
200
|
200
|
75
|
70
|
55.5
|
380
|
2800
|
|
250SG380-22管道泵
|
250
|
380
|
22
|
70
|
37
|
380
|
1450
|
|
250SG500-30管道泵
|
250
|
500
|
30
|
70
|
55
|
380
|
1450
|
|
300SG400-20管道泵
|
300
|
400
|
20
|
70
|
37
|
380
|
1450
|
|
300SG500-30管道泵
|
300
|
500
|
30
|
70
|
55
|
380
|
1450
|
|
350SG800-20管道泵
|
350
|
800
|
20
|
70
|
55
|
380
|
1450
|
|
400SG1000-18管道泵
|
400
|
1000
|
18
|
70
|
55
|
380
|
1450
|
|
500SG1200-15管道泵
|
500
|
1200
|
15
|
70
|
55
|
380
|
1450
|
|
500SG800-20管道泵
|
500
|
800
|
20
|
70
|
55
|
380
|
1450
|
