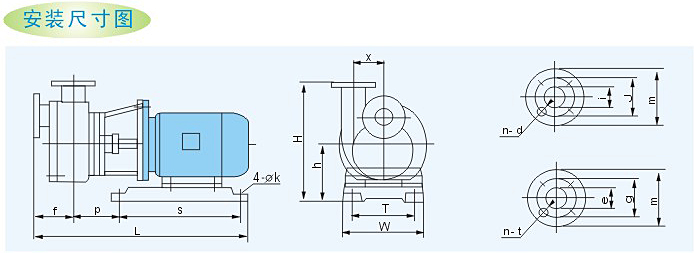

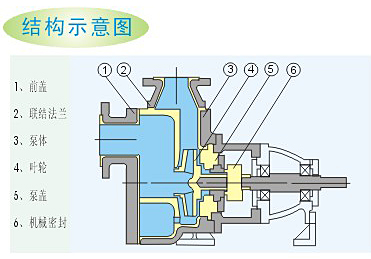

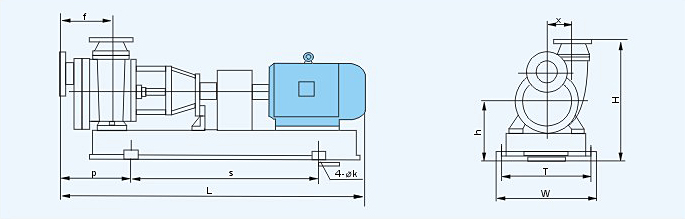

FZB型氟塑料自吸泵結構圖
點擊次數：1201 發布時間：2017/8/5 5:51:26
FZB系列氟塑料自吸泵,俗稱“酸洗泵”“鹽酸泵”“襯氟泵”。
氟塑料自吸泵過流部件均采用氟塑料制成,軸封采用先進的外裝式波紋管機械密封,方便可調.是
新一代耐強腐蝕的自吸泵.其自吸高度在3-4米(介質為清水時),免去普通離心泵須倒灌安裝,灌引水,
裝底閥等不便因素.
氟塑料自吸泵廣泛用于酸洗工藝,制酸制堿,化工,農藥,造紙,電子等行業.
適用溫度：-20℃～100℃
|
序號
|
型 號
|
流量(m3/h)
|
揚程
|
進口
|
出口
|
電機功率
|
轉速(r/min)
|
汽蝕余量
|
效率(%)
|
自吸高度
|
自吸時間
|
|
1
|
25FZB-20
|
1.6
|
20
|
Φ25
|
Φ25
|
2.2
|
2900
|
3
|
20
|
1.5
|
150
|
|
2
|
32FZB-20
|
3.2
|
20
|
Φ32
|
Φ25
|
2.2
|
2900
|
3
|
30
|
1.5
|
150
|
|
3
|
40FZB-20
|
6.3
|
20
|
Φ40
|
Φ32
|
2.2
|
2900
|
3
|
42
|
3
|
150
|
|
4
|
50FZB-20
|
12.5
|
20
|
Φ50
|
Φ32
|
2.2
|
2900
|
3
|
42
|
3
|
150
|
|
5
|
50FZB-30
|
12.5
|
30
|
Φ50
|
Φ50
|
4
|
2900
|
3.5
|
48
|
3
|
180
|
|
6
|
50FZB-45
|
12.5
|
45
|
Φ50
|
Φ50
|
7.5
|
2900
|
3.5
|
35
|
3
|
200
|
|
7
|
65FZB-20
|
25
|
20
|
Φ65
|
Φ50
|
3
|
2900
|
4
|
51
|
3
|
200
|
|
8
|
65FZB-30
|
25
|
30
|
Φ65
|
Φ50
|
7.5
|
2900
|
4
|
55
|
3
|
180
|
|
9
|
65FZB-45
|
25
|
45
|
Φ65
|
Φ40
|
11
|
2900
|
4
|
42
|
3
|
200
|
|
10
|
80FZB-30
|
50
|
30
|
Φ80
|
Φ65
|
11
|
2900
|
4.5
|
58
|
3
|
180
|
|
11
|
80FZB-45
|
50
|
45
|
Φ80
|
Φ65
|
15
|
2900
|
4.5
|
53
|
3
|
200
|
|
12
|
100FZB-45
|
100
|
45
|
Φ100
|
Φ80
|
30
|
2900
|
6
|
55
|
3
|
250
|
|
13
|
100FZB-32
|
100
|
32
|
Φ100
|
Φ80
|
18.5
|
2900
|
6
|
48
|
3
|
250
|
|
14
|
125FZB-32
|
200
|
32
|
Φ125
|
Φ100
|
37
|
2900
|
6
|
62
|
3
|
250
|
