                當前位置：首頁 > 新聞動態 > IMF(CIH)型不銹鋼磁力泵安裝尺寸圖




                IMF(CIH)型不銹鋼磁力泵安裝尺寸圖


                點擊次數：1195 發布時間：2017/8/3 14:20:10




                【IMF(CIH)型不銹鋼磁力泵】產品簡介：


                IMF(CIH)型磁力傳動離心泵是我公司新研究開發的新型完全無泄漏耐腐蝕泵，其技術指標與國外同類產品水平相當。性能、尺寸和標記符合ISO2858/GB5662/DIN24256標準。外形安裝尺寸與IH型泵一致，方便用戶

IMF(CIH)型磁力傳動離心泵適用與石油、化工、環保、制藥、食品、造紙、印染、電鍍、污水處理等行業，是易燃、易爆、易汽化、有毒、稀有貴重和各種和各種腐蝕液體輸送的理想設備。


                IMF(CIH) series magnetic-force drive centrifugal pump is a new type entirely non-leakage erosion-proof pump developed by our company, its technology reaches the level of the con-generic products from overseas, and the capability, dimension and mark are in conformity with ISO2858/GB5662/DIN24256. Its external installation dimension is the same with that of IH type pump, and is convenient to replace and use.

IMF(CIH) series magnetic-force drive centrifugal pump is applied in the fields such as petroleum, chemicals, environ-mental protection, pharmacy, foodstuff, papermaking, printingand dyeing, electroplating, sewage treatment etc., and is the ideal equipment to transfer the flammable, explosive, easily-evaporization, poisonous, rare or erosive liquids.


                【IMF(CIH)型不銹鋼磁力泵】型號意義：




                【IMF(CIH)型不銹鋼磁力泵】性能參數：










                型號




                流量

            Q

            (m^3/h)




                揚程

            H

            (m)




                轉速

            n

            (r/min)




                軸功率

            Pa

            (kw)




                效率

            η

            (%)




                氣蝕余量

            (NPSH)r

            m




                配帶電動機型號功率








                輸送介質比重 g/cm^3








                ≤1




                ≤1.3




                ≤1.84








                IMF50-32-125




                7.5

            12.5

            15




                22

            20

            18.5




                2900




                1.49

            1.62

            1.63




                30

            42

            43




                3.5

            3.5

            4.0




                Y

            YB90L-2

            2.2




                Y

            YB100L-2

            3.0




                Y

            YB112M-2

            4.0








                IMF50-32-160




                7.5

            12.5

            15




                34

            32

            29




                2900




                2.48

            2.79

            2.96




                28

            39

            40




                3.5

            3.5

            4.0




                Y

            YB100L-2

            3.0




                Y

            YB112M-2

            4.0




                Y

            YB132S1-2

            5.5








                IMF50-32-200




                7.5

            12.5

            15




                52.5

            50

            48




                2900




                5.10

            5.49

            6.13




                21

            31

            32




                2.5

            2.5

            3.0




                Y

            YB132S2-2

            57.5




                Y

            YB132S2-2

            7.5




                Y

            YB160M1-2

            11








                IMF50-32-250




                7.5

            12.5

            15




                22

            20

            18.5




                2900




                9.57

            10.89

            13.32




                17.5

            25

            26




                3.5

            3.5

            4.0




                Y

            YB160M2-2

            15




                Y

            YB160L-2

            18.5




                Y

            YB180M-2

            22








                IMF65-50-125




                15

            25

            30




                22

            20

            18.5




                2900




                2.25

            2.67

            2.91




                40

            51

            52




                3.5

            3.5

            4.0




                Y

            YB100L-2

            3.0




                Y

            YB112M-2

            4.0




                Y

            YB132S1-2

            5.5








                IMF65-50-160




                15

            25

            30




                34

            32

            29.5




                2900




                4.34

            5.07

            5.48




                32

            43

            44




                3.5

            3.5

            4.0




                Y

            YB132S1-2

            5.5




                Y

            YB132S2-2

            7.5




                Y

            YB160M1-2

            11








                IMF65-40-200




                15

            20

            30




                53

            50

            47




                2900




                8.66

            9.20

            10.1




                25

            37

            38




                3.5

            3.5

            4.0




                Y

            YB160M1-2

            11




                Y

            YB160M2-2

            15




                Y

            YB160L1-2

            18.5








                IMF65-40-250




                15

            25

            30




                82

            80

            78.5




                2900




                13.4

            14.72

            16.88




                25

            37

            38




                3.5

            3.5

            4.0




                Y

            YB160L-2

            18.5




                Y

            YB180M-2

            22




                Y

            YB200L1-2

            30








                IMF65-40-315




                15

            25

            30




                127

            125

            123




                2900




                27.33

            27.44

            30.44




                19

            31

            33




                3.5

            3.5

            4.0




                Y

            TB200l2-2

            37




                Y

            YB225M-2

            45




                Y

            YB280S-2

            75








                IMF80-65-125




                30

            50

            60




                22.5

            20

            18




                2900




                4.48

            5.24

            5.55




                41

            52

            53




                4.0

            4.0

            4.5




                Y

            YB132S1-2

            5.5




                Y

            YB132S2-2

            7.5




                Y

            YB160M1-2

            11








                IMF80-65-160




                30

            50

            60




                34

            32

            29




                2900




                7.72

            9.08

            9.67




                36

            48

            49




                4.0

            4.0

            4.5




                Y

            YB160M1-2

            11




                Y

            YB160M2-2

            15




                Y

            YB160L1-2

            18.5








                IMF80-50-200




                30

            50

            60




                53

            50

            47




                2900




                12.03

            14.80

            16.34




                36

            46

            47




                4.0

            4.0

            4.5




                Y

            YB160M1-2

            11




                Y

            YB160M2-2

            15




                Y

            YB160L1-2

            18.5








                IMF80-50-250




                30

            50

            60




                84

            80

            75




                2900




                19.06

            23.68

            26.07




                36

            46

            47




                4.0

            4.0

            4.5




                Y

            YB200L1-2

            30




                Y

            YB200L2-2

            37




                Y

            YB225M-2

            45








                IMF80-50-315




                30

            50

            60




                128

            125

            123




                2900




                36.05

            40.56

            44.75




                29

            42

            45




                4.0

            4.0

            4.5




                Y

            YB250M-2

            55




                Y

            YB280S-2

            15




                Y

            YB280M-2

            90








                IMF100-80-125




                60

            100

            120




                23

            20

            16.5




                2900




                8.35

            9.73

            9.46




                45

            56

            57




                4.0

            4.0

            4.5




                Y

            YB160M1-2

            11




                Y

            YB160M2-2

            15




                Y

            YB160L-2

            18.5








                IMF100-80-160




                60

            100

            120




                35

            32

            28




                2900




                12.43

            15.85

            16.34




                46

            55

            56




                4.0

            4.0

            4.5




                Y

            YB160L-2

            18.5




                Y

            YB180M-2

            22




                Y

            YB200L1-2

            30








                IMF100-65-200




                60

            100

            120




                54

            50

            47




                2900




                21.01

            25.69

            28.44




                42

            53

            56




                4.0

            4.0

            4.5




                Y

            YB200L1-2

            30




                Y

            YB200L2-2

            37




                Y

            YB225M-2

            45








                IMF100-65-250




                60

            100

            120




                89

            80

            74.5




                2900




                37.98

            45.39

            49.69




                37

            48

            49




                4.0

            4.0

            4.5




                Y

            YB255M-2

            45




                Y

            YB250M-2

            55




                Y

            YB280S-2

            75

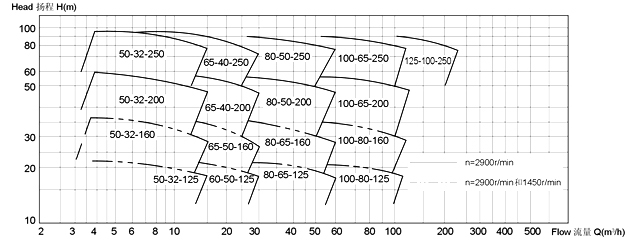

                 【IMF(CIH)型不銹鋼磁力泵】型譜圖：

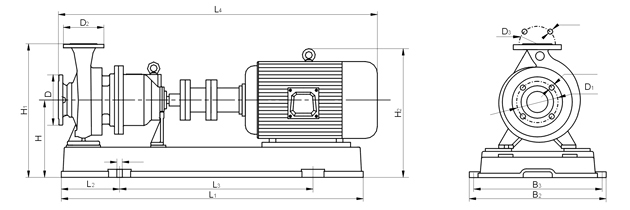

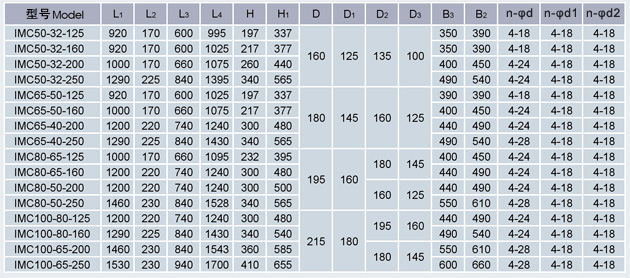

                【IMF(CIH)型不銹鋼磁力泵】安裝尺寸圖：










































                •
